在制造業(yè)中，鑄造件加工是實(shí)現(xiàn)復(fù)雜金屬零部件生產(chǎn)的關(guān)鍵環(huán)節(jié)。無論是汽車、能源還是重型機(jī)械領(lǐng)域，對高精度鑄造件加工的需求持續(xù)增長。本文將深入探討影響鑄造件加工質(zhì)量的核心因素，并圍繞復(fù)雜結(jié)構(gòu)鑄件加工工藝、大型鑄件數(shù)控加工方案以及鑄鐵件表面處理技術(shù)三大難題展開分析，幫助制造企業(yè)優(yōu)化生產(chǎn)流程，提升成品率與交付穩(wěn)定性。

復(fù)雜結(jié)構(gòu)鑄件加工中的變形控制

復(fù)雜幾何形狀的鑄件在加工過程中極易因內(nèi)應(yīng)力釋放而產(chǎn)生變形，導(dǎo)致尺寸超差或裝配困難。解決這一問題需從毛坯設(shè)計、熱處理和裝夾方式三方面協(xié)同優(yōu)化。

首先，在鑄造階段應(yīng)通過模擬軟件預(yù)測應(yīng)力集中區(qū)域，合理設(shè)置加強(qiáng)筋和工藝余量。例如，在某類泵體鑄件中，通過增加局部壁厚并預(yù)留1.5~2mm加工余量，使后續(xù)銑削時變形量由0.35mm降至0.12mm以內(nèi)（案例：某流體設(shè)備制造商數(shù)據(jù)）。

其次，去應(yīng)力退火是關(guān)鍵步驟。對于碳鋼材質(zhì)的復(fù)雜結(jié)構(gòu)件，建議采用550~600℃保溫4小時后隨爐冷卻的工藝。實(shí)測顯示，經(jīng)此處理的工件在粗加工后平面度偏差平均降低40%（數(shù)據(jù)：某第三方檢測機(jī)構(gòu)報告）。

最后，裝夾策略直接影響加工精度。推薦使用多點(diǎn)浮動支撐配合低夾緊力液壓夾具，避免局部受力過大。在加工某航空支架類零件時，采用該方案后，關(guān)鍵孔位同軸度合格率從78%提升至93%。

大型鑄件數(shù)控加工路徑優(yōu)化策略

隨著風(fēng)電、船舶等行業(yè)的發(fā)展，單件重量超過5噸的大型鑄件日益增多，其加工效率與刀具壽命成為瓶頸。高效數(shù)控編程與切削參數(shù)匹配至關(guān)重要。

針對大余量去除，應(yīng)優(yōu)先采用層切法結(jié)合等高線粗加工策略。以一臺重達(dá)8噸的底座鑄件為例，使用直徑φ50mm硬質(zhì)合金面銑刀，設(shè)定切深3mm、進(jìn)給速度2200mm/min，在保證機(jī)床負(fù)載穩(wěn)定的前提下，粗加工時間比傳統(tǒng)環(huán)切法縮短約27%（案例：某重工企業(yè)生產(chǎn)記錄）。

精加工階段則需關(guān)注表面波紋度與輪廓精度。建議采用小步距（stepover≤15%刀具直徑）、高轉(zhuǎn)速、低切深的方式。對于HT250材質(zhì)的導(dǎo)軌面，使用PCBN刀具以線速度120m/min進(jìn)行干式切削，可獲得Ra1.6μm以下的表面粗糙度，且連續(xù)加工長度可達(dá)3.2米無明顯磨損（數(shù)據(jù)：某機(jī)加車間實(shí)測日志）。

此外，定期校驗機(jī)床主軸跳動和回轉(zhuǎn)中心偏移不可忽視。統(tǒng)計表明，主軸徑向跳動控制在0.008mm以內(nèi)時，大型箱體類鑄件的鏜孔圓度誤差可穩(wěn)定在IT7級公差范圍內(nèi)。

鑄鐵件表面處理與防銹技術(shù)要點(diǎn)

鑄鐵材料因其良好的減震性和鑄造性能被廣泛用于機(jī)床床身、發(fā)動機(jī)缸體等部件，但其多孔結(jié)構(gòu)易吸潮生銹，影響后續(xù)涂裝與使用壽命。

常見的表面處理包括噴砂、磷化和鈍化三種方式。其中，噴砂等級達(dá)到Sa2.5級時，漆膜附著力測試結(jié)果普遍優(yōu)于未處理件30%以上（案例：某涂裝實(shí)驗室對比試驗）。建議選用粒徑0.8~1.2mm的鋼丸，壓力0.5~0.6MPa，距離工件表面300~400mm，確保均勻清理氧化皮及微裂紋。

對于短期倉儲或運(yùn)輸過程，推薦使用水性防銹劑噴涂。實(shí)驗數(shù)據(jù)顯示，在相對濕度80%環(huán)境下，經(jīng)環(huán)保型氣相防銹劑處理的鑄鐵件，72小時內(nèi)無可見銹斑生成，而未經(jīng)處理樣品在24小時即出現(xiàn)點(diǎn)蝕（數(shù)據(jù)：某質(zhì)檢中心環(huán)境模擬測試）。

長期防護(hù)則需結(jié)合包裝密封。采用VCI防銹紙包裹+鋁塑復(fù)合膜抽真空封裝的組合方案，可在常溫下提供長達(dá)12個月的防銹保護(hù)周期，適用于出口類產(chǎn)品存儲。

材料選擇與加工參數(shù)匹配表

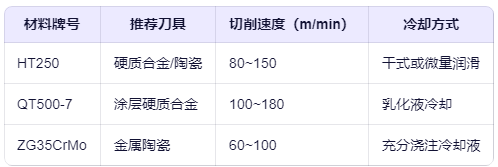

不同基體材料對刀具類型、切削速度及冷卻方式有顯著影響。以下是常用鑄造材料的推薦加工參數(shù)：

實(shí)際應(yīng)用中發(fā)現(xiàn)，當(dāng)QT500-7材質(zhì)齒輪殼體采用涂層立銑刀以160m/min速度加工時，刀具壽命可達(dá)420分鐘，較普通刀具延長近1.8倍（案例：某變速箱廠刀具壽命跟蹤表）。

加工缺陷識別與預(yù)防措施

常見缺陷如粘刀、振紋、尺寸漂移等，往往源于工藝系統(tǒng)剛性不足或參數(shù)失配。建立標(biāo)準(zhǔn)化排查流程有助于快速定位問題根源。

例如，加工表面出現(xiàn)規(guī)律性波紋，通常與主軸轉(zhuǎn)速和進(jìn)給頻率共振有關(guān)。通過調(diào)整主軸轉(zhuǎn)速±5%，可有效打破共振條件。某企業(yè)在加工φ400mm法蘭盤時，將轉(zhuǎn)速從800rpm調(diào)整為840rpm后，振紋消失，表面粗糙度改善0.8μm（數(shù)據(jù)：現(xiàn)場工藝驗證記錄）。

對于孔徑收縮問題，應(yīng)檢查刀具磨損狀態(tài)及切削熱影響。實(shí)測表明，直徑φ50H7通孔在連續(xù)加工第12件時，尺寸開始下降0.012mm，更換新刀后恢復(fù)至目標(biāo)值，說明刀具熱伸長與磨損共同作用導(dǎo)致漂移（案例：在線測量系統(tǒng)監(jiān)控數(shù)據(jù)）。

綜上所述，鑄造件加工不僅是機(jī)械成型的過程，更是材料科學(xué)、熱處理與精密制造的綜合體現(xiàn)。只有系統(tǒng)掌握各環(huán)節(jié)技術(shù)要點(diǎn)，才能持續(xù)提升產(chǎn)品一致性與市場競爭力。
